中间枢轴铰链 - 为什么高层商业门需要它们以及使用多少

中间枢轴铰链是安装在高商业门的顶部枢轴和底部枢轴之间的中间门支撑枢轴。它可以防止门在自重作用下弯曲、下垂或失准掉落。对于任何 60 英寸或更高的门，至少需要一个中间枢轴 - 门高度每增加 30 英寸就需要一个附加枢轴。

Keyman 的重型中间枢轴铰链（型号 KPH30RH 和 KPH30LH）采用耐腐蚀 304 不锈钢制成，配有精密滚针轴承，可为高流量商业应用提供可靠的长期性能。

什么是中间枢轴铰链及其作用？

中间 枢轴铰链 （也称为中心枢轴或中点枢轴）沿着门的垂直轴安装在顶部枢轴点和底部枢轴点之间。与将门的重量转移到侧框的标准铰链不同，枢轴铰链将负载向下分配到地板。这使得它们更适合高大、重型的商业门。

中间枢轴具有一项关键功能： 防止门弯曲和错位。如果没有中门支撑，高门可能会弯曲或偏离平面，从而在锁定和关闭机构中产生束缚、间隙或故障。中间枢轴铰链通过将门固定在其中点，使其在整个高度上保持笔直和真实，从而消除了这种风险。

一扇高门需要多少个中间枢轴？

所需的中间枢轴铰链的数量直接取决于门的高度。使用以下计算公式：

• 对于任何 60 英寸或更高的门， 从一个中间枢轴开始。

• 超过 60 英寸的门高度每增加 30 英寸， 就添加一个额外的中间枢轴。

快速参考图

实际例子：

• 72 英寸的门 需要 1 个中间枢轴

• 90 ' 门 需要 2 个中间枢轴

• 120 英寸的门 需要 3 个中间枢轴

该配方可确保定期提供足够的中门支撑，防止弯曲并在门的整个使用寿命期间保持一致的门对齐。

为什么全榫眼安装对于门对齐很重要

Keyman 的中间枢轴铰链采用 全榫眼安装设计，这意味着枢轴可安装到门边缘和侧框内的布线空腔中。安装后，硬件与门和门框的表面完全齐平，没有外露的轮廓。

这种齐平表面处理具有两个主要优点：

1. 结构完整性 ——枢轴完全固定在门体和门框内，提供比表面安装替代品更坚固、更稳定的连接。

2. 外观整洁 — 安装后硬件几乎不可见，保留了玻璃、木质或铝质商用门的美观性。

全榫眼设计还简化了与落地闭门器和底部枢轴的集成，这在商业枢轴门系统中很常见。

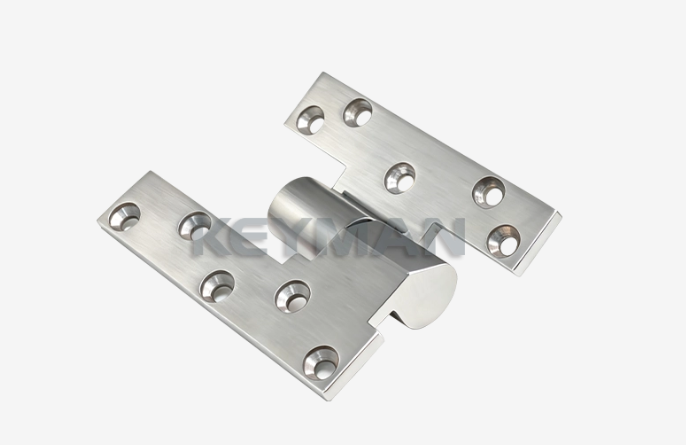

KPH30RH：重型 3/4" 偏置中间右侧枢轴

KPH30RH 专 为右手商用门配置提供卓越性能而设计。

产品特点：

• 型号：KPH30RH中型

• 全榫眼安装（榫眼插入门的侧框和铰链边缘）

• 专为 3/4 英寸（19 毫米）偏置枢轴组而设计

• 保持门对齐并防止下垂

• 帮助安装地板闭合器和底部枢轴

• 不锈钢滚针轴承可实现平稳、持久的运行

• 材质：SUS 304不锈钢（耐腐蚀）

• 惯用手：右手 (RH)

KPH30LH：重型 3/4" 偏置中间左侧枢轴

KPH30LH 在左侧配置中提供与 KPH30RH 相同的重型性能，使其适合任何枢轴门方向 。

产品特点：

• 型号：KPH30LH 中型

• 全榫眼安装（榫眼插入门的侧框和铰链边缘）

• 专为 3/4 英寸（19 毫米）偏置枢轴组而设计

• 保持门对齐并防止下垂

• 帮助安装地板闭合器和底部枢轴

• 不锈钢滚针轴承可实现平稳、持久的运行

• 材质：SUS 304不锈钢（耐腐蚀）

• 惯用手：左手 (LH)

在左侧和右侧之间进行选择： 门的方向取决于从外面面向门时（拉动侧）铰链位于哪一侧。右门的铰链位于右侧；左门的铰链位于左侧。订购前务必确认上门服务。

不锈钢滚针轴承如何确保长期性能

KPH30RH 和 KPH30LH 的 枢轴点均采用滚针轴承是围绕中心销径向排列的圆柱滚子，与普通孔枢轴相比，它大大减少了旋转摩擦。 精密不锈钢滚针轴承。

在商业门应用中（门每天可能循环数百次），这种低摩擦设计意味着：

• 经过多年的大量使用， 始终保持平稳运行

• 减少 枢轴和门五金系统的磨损

• 采用 SUS 304 不锈钢结构，在潮湿或高流量环境中 具有耐腐蚀能力

304 不锈钢结构和滚针轴承机械结构的结合使这些枢轴非常适合室外商业门，其中潮湿暴露和日常使用是恒定因素。

常见问题解答

问：商用门的枢轴铰链和标准铰链有什么区别？
标准铰链连接到门的面边缘并将重量转移到门框。枢轴铰链连接在垂直轴上的门的顶部和底部，将门的重量分散到地板上。这种负载路径使枢轴铰链更适合又高又重的商用门，因为它减少了门框上的压力并允许更大的门承重能力。

问：中间枢轴铰链可以与电动枢轴系统一起使用吗？
Keyman 还提供 重型电动中枢轴铰链， 适用于需要通过枢轴点传输动力的应用，例如带有电子访问控制或电动闩锁缩回功能的门。 KPH30RH 和 KPH30LH 是适用于非电气化应用的机械枢轴。

问：中间枢轴可以与地板闭合器配合使用吗？
是的。 KPH30RH 和 KPH30LH 专门设计用于帮助安装地板闭合器和底部枢轴。全榫眼设计与闭门器系统完美配合，简化了整体安装并确保门行程一致。

问：这些中间枢轴可以支撑多少门重量？
KPH30RH 和 KPH30LH 属于重型枢轴，由 SUS 304 不锈钢制成。有关具体额定载荷数据，请参阅 KEYMAN UL 铰链目录 或 直接联系 Keyman 了解技术规格。

问：这些枢轴是否与 3/4 英寸以外的偏置枢轴组兼容？
KPH30RH 和 KPH30LH 专为 3/4 英寸（19 毫米）偏置枢轴组而设计。对于其他偏置尺寸，请咨询 Keyman 的完整 枢轴铰链偏置枢轴系列 以确认兼容性。
