重型电动中枢铰链 — 为访问控制系统供电的智能方式

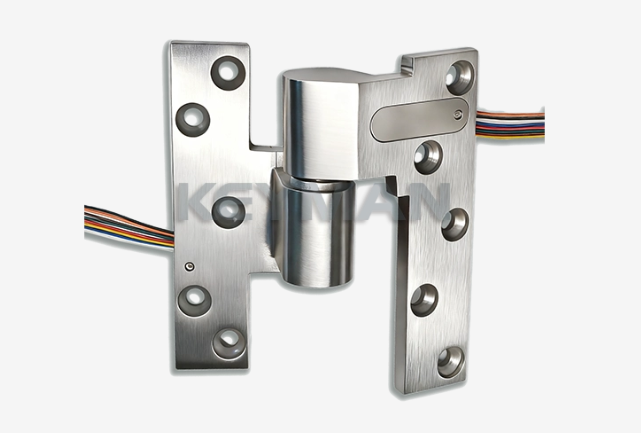

Keyman 的 重型电动中枢铰链 （型号系列 QKPH20E）是一款 3/4 英寸偏置枢轴铰链，可通过隐藏在铰链本身内的内部电缆将低压电力从门框传输到门体。这消除了裸露的导管，提高了美观性，并支持商业、工业和机构环境中可靠的访问控制集成。

该铰链有左手 (LH) 和右手 (RH) 配置，可容纳 4、6 或 8 根电线，由 SUS 304 不锈钢制成，具有长期耐用性。

什么是电动枢轴铰链及其工作原理？

电动 枢轴铰链 是一种专用铰链，可将电线从内部穿过其主体，从而无需使用外部电缆环或导管即可将电力从固定门框传递到移动门。在 Keyman 的重型电动中轴铰链中，布线穿过铰链的核心，以单一隐蔽路径将固定框架侧连接到门侧。

这种设计有两个目的：保持安装视觉上的清洁，并消除与频繁操作的门上裸露接线相关的机械磨损和安全风险。

为什么使用电动铰链而不是外部接线？

使用电动枢轴铰链的主要原因是消除裸露的电缆。在访问控制安装中，电源必须到达安装在门上的设备，例如电锁、传感器、退出请求 (REX) 设备和警报触点。如果没有电气化铰链，安装人员通常会将电缆穿过门框旁边的外部环路或导管——这种解决方案是可见的，容易受到机械损坏，并且通常不符合安全或高端环境中的美观要求。

Keyman 的电动中轴铰链通过将接线路径集成到铰链本身中解决了这个问题，提供更清洁的安装，降低长期维护风险。

主要特性和规格

QKPH20E-LH — 左侧配置

左侧型号专为左侧摆动的偏置悬挂门而设计。它是一个非承重组件，这意味着它必须与承重枢轴结合使用以承受门的重量。

• 型号： QKPH20E-LH

• 手： 左手（LH）

• 偏移： 3/4 英寸（19 毫米）

• 电线选项： 4、6 或 8 线

• 线规： 18 AWG，额定电流 2 安培

• 接线等级： II类低压

• 材质： 不锈钢（SUS 304）

• 所需门边斜角： 1/8' in 2'

• 包括： 木螺钉和机械螺钉

• 承重： 否——必须与承重枢轴配对

QKPH20E-RH — 右侧配置

右侧型号与左侧型号具有相同的电气和机械规格，专为右侧偏置悬挂门安装而设计。

• 型号： QKPH20E-RH

• 手： 右手（RH）

• 偏移： 3/4 英寸（19 毫米）

• 电线选项： 4、6 或 8 线

• 线规： 18 AWG，额定电流 2 安培

• 接线等级： II类低压

• 材质： 不锈钢（SUS 304）

• 所需门边斜角： 1/8' in 2'

• 包括： 木螺钉和机械螺钉

• 承重： 否——必须与承重枢轴配对

电缆配置指南：如何选择 4 线、6 线和 8 线

Keyman 的 重型偏置铰链 支持三种线数选项。选择正确的配置取决于安装在门上的受电设备的数量以及门禁系统的复杂性。

• 4 线： 适用于单设备应用，例如为一个电锁或一个电磁锁供电。这是带有单个供电组件的基本门禁门的标准选择。

• 6 线： 适用于需要两个独立电路的情况 - 例如，为电锁供电，同时还路由门位置开关 (DPS) 信号。常用于受监控的访问控制环境。

• 8 线： 推荐用于需要多个电路的复杂门，例如同时为电锁、REX 传感器、警报触点和门状态监视器供电。通常指定用于集成到楼宇管理系统的高安全性安装或门。

指定订单时，请在选择线数之前确认所有门装设备所需的独立电路总数。

典型应用场景

Keyman 的电动中枢铰链非常适合以下环境：

• 服务器机房检修门： 在敏感 IT 环境中，隐藏布线对于美观和电缆保护至关重要

• 安全的储藏柜和金库： 重型门结构需要坚固的枢轴硬件以及用于电子锁定的集成电源

• 大型维护通道舱口和工业面板： 标准铰链无法满足门重量或监控系统布线要求的情况

• 商业办公和机构建筑： 门禁、报警或对讲系统需要清洁、合规的安装

安装要求及注意事项

在指定或安装此铰链之前，请注意以下要求：

• 非承重： QKPH20E系列不承载门的结构重量。它必须始终与单独的承重枢轴铰链一起使用。未能安装正确的承重枢轴将导致过早磨损和机械故障。

• 门边缘斜角： 门边缘必须斜角为 1/8' in 2'，以确保适当的间隙和铰链功能。

• 枢轴装置兼容性： 铰链设计为仅与 3/4 英寸（19 毫米）偏置枢轴装置配合使用。

• 电气等级： 接线必须符合II类低压要求。 18 号电缆的额定电流最大为 2 安培；不要超过这个等级。

• 惯用手： 根据门摆动方向订购正确的手（左手或右手）。这些是不可互换的。

常见问题解答

问：电动枢轴铰链和标准枢轴铰链有什么区别？
标准枢轴铰链仅为门旋转提供机械支撑。电动 枢轴铰链 （例如 Keyman 的 QKPH20E）还通过铰链主体内部布线低压电缆，从而允许电力和信号在门框和门之间传输，无需外部接线。

问：这个铰链本身可以支撑一扇重门的全部重量吗？
不可以。QKPH20E 电动中枢铰链是非承重的，必须与兼容的承重枢轴铰链组合安装。电动铰链负责动力传输；承重枢轴承受门的结构重量。

问：什么类型的设备可以通过这种电动铰链供电？
该铰链可以为 18 AWG 电缆额定电流为 2 安培的任何 II 类低压设备供电。常见应用包括电锁、电磁锁、门位置开关、退出请求 (REX) 传感器和警报触点。多电路配置（6 线或 8 线）允许通过单个铰链同时为多个设备供电。

问：铰链是否适用于左开门和右开门配置？
是的。 Keyman 提供 QKPH20E 左手 (QKPH20E-LH) 和右手 (QKPH20E-RH) 两种型号。订购时必须指定正确的指针，因为这两种型号不可互换。

问：此铰链支持什么线规和额定电流？
该铰链使用额定电流为 2 安培的 18 号电线，适用于 II 类低压接线应用。该额定值适用于所有电线配置（4、6 和 8 线）。

探索相关产品

• 枢轴铰链 偏置枢轴

• 重型中间手动枢轴

• UL 铰链

如需技术规格、产品目录和定制配置查询， 请联系 Keyman 团队.
