偏置枢轴铰链：为什么 3/4' 偏置对于重型商用门很重要

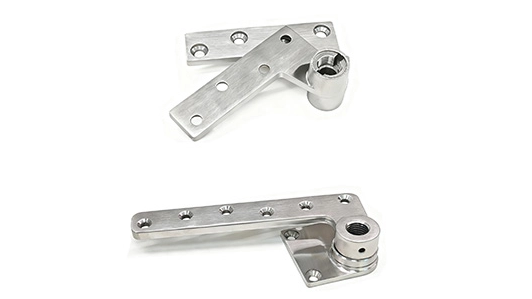

3/4 ' 偏置枢轴铰链 是一种重型门铰链，其设计使枢轴点位于距门面边缘 3/4 英寸的位置，而不是在边缘本身。这种小而精确的偏置改变了门的摆动方式，提供更宽的间隙、更干净的建筑轮廓以及支撑重达 600 磅的门所需的结构性能。对于指定商业级硬件的建筑师、承包商和设施经理来说，了解偏置的作用及其原因重要的是——对于选择正确的枢轴系统至关重要。

什么是枢轴铰链中的“偏移”？

偏置枢轴铰链将其旋转轴定位在距门边缘一定距离处，而不是直接位于门边缘上。在标准对接铰链中，枢轴位于门角。在 偏置枢轴铰链中，该轴向内移动（通常为 3/4'），因此门围绕从其表面向后设置的点旋转。

这一工程决策产生了两个直接影响：

• 更大的间隙：当门打开时，前缘向外摆动并远离框架而不是进入框架，从而创造更多可用的通道宽度。

• 更简洁的美观：关闭时门和门框之间的间隙保持更紧密且更一致，这是现代商业和建筑门设计的标志。

3/4" 尺寸是重型商业应用的行业标准，符合大多数铝制店面、全玻璃和实心木门或钢门系统的要求。

为什么 3/4" 偏移量特别重要？

3/4" 偏移不是任意的。它反映了枢轴缩进、门重量分布和框架间隙之间精心平衡的工程比例。

• 结构对齐：3/4 英寸的后退将枢轴置于最佳位置，以将旋转负载均匀地分布在顶部和底部枢轴点上，这在门接近或超过 300-600 磅时至关重要。

• 符合规范的间隙：许多商业建筑规范和 ADA 指南都要求最小净开口宽度。 3/4' 偏置枢轴铰链与大于 180° 的打开角度相结合，有助于满足或超过这些阈值。

• 框架兼容性：大多数商用门框都是围绕 3/4' 偏移标准设计的，这意味着铰链可以干净地集成，无需定制制造。

标准对接铰链更适合轻型住宅门； 3/4 ' 偏置枢轴铰链 是高人流量商业入口的首选，因为结构性能、寿命和通道宽度都很重要。

600 磅负载能力实际上意味着什么？

额定重量为 600 磅的重型枢轴铰链 设计 用于在其整个使用寿命期间（而不仅仅是在安装时）持续支撑重达 600 磅的门。

实际上，该等级使铰链适用于：

• 用于银行、数据中心和政府设施的 实心钢制安全门

• 酒店、公司总部和高端零售环境中的 厚实硬木建筑门

• 大堂和店面的 重型全玻璃枢轴门，其中无框玻璃面板的重量可能超过 400-500 磅

• 楼梯间和公用走廊需要 防火钢门

600 磅的容量通常是通过大规格钢或不锈钢结构、精密加工的轴承组件和坚固的锚板的组合来实现的，这些锚板将负载分配到门框上，而不是将应力集中在单个紧固件点上。

对于 300 磅以上的门，标准中间铰链通常是不够的。顶部和底部枢轴位置处的重型 枢轴铰链 （必要时辅以中间枢轴）是合适的规格。

打开角度大于 180°：为何如此重要

大多数标准铰链将门行程限制为 90° 或 95°。正确指定的 偏置枢轴铰链 可以实现超过 180° 的打开角度，使门能够完全摆动越过墙壁平面。

此功能在几个现实场景中很重要：

• 人流量大的走廊 ，门必须完全打开而不妨碍人流

• 无障碍入口 ，门靠墙为轮椅使用者和设备提供最大的畅通通道

• 装载和服务区域 有宽阔、无障碍的开口，允许手推车、托盘或担架自由通过

• 大堂中的建筑风格门， 门的完整扫描是设计意图的一部分

打开超过 180° 的枢轴铰链有效地消除了门在完全打开位置时作为交通障碍的情况，这在繁忙的商业环境中是一个有意义的操作优势。

SUS 304 不锈钢：材料优势

最好的重型偏置枢轴铰链由 SUS 304 不锈钢制成，这是建筑和商业硬件最广泛指定的等级。

SUS 304 不锈钢具有：

• 耐腐蚀性：18% 铬、8% 镍合金成分形成钝化氧化层，可防锈、防潮和大多数化学清洁剂，这在定期擦拭硬件的沿海、潮湿或交通繁忙的环境中至关重要。

• 结构强度：SUS 304 在持续负载下保持拉伸强度，确保铰链在数十年的使用中始终如一地发挥作用，而不是在重复的重型门循环下变形。

• 表面耐用性：与可能碎裂或剥落的电镀硬件不同，SUS 304 通过母材本身的表面处理来实现其外观，这意味着表面不会与结构分开而退化。

• 卫生合规性：在医疗保健和食品服务环境中，不锈钢是首选，因为它不含有细菌并且能够承受严格的清洁方案。

对于外部应用或暴露于含盐空气的环境，有时指定使用 SUS 316（海洋级）不锈钢。然而，对于绝大多数商业内门和外门应用，SUS 304 提供了性能和成本的适当平衡。

安装要求：规范制定者需要了解的内容

最小门厚

3/4 ' 偏置枢轴铰链 需要的最小门厚度为 1-3/4' (44 毫米)。这是商用实心木门和大多数钢门板的标准厚度。较薄的门无法为枢轴锚板提供足够的材料深度，以实现重负载下所需的拉出阻力。

非手持式设计

偏置枢轴铰链的实际优点之一是其 非手动（通用）设计。与许多必须指定为左手或右手的插芯锁或出口装置不同，非手枢轴铰链无需修改即可安装在门的两侧。这简化了采购，降低了订购错误的风险，并使现场调整变得简单。

顶部和底部枢轴配对

偏置枢轴铰链作为一个系统发挥作用： 顶部枢轴 和 底部枢轴 共同作用以承载门的重量并控制其摆动。底部枢轴通常承受大部分垂直载荷，而顶部枢轴提供横向稳定性并控制对齐。对于非常重的门（超过 400 磅）， 建议在门中部高度安装 中间枢轴，以防止门随着时间的推移下垂和框架应力。

框架和地板注意事项

• 地板（底部枢轴）必须锚固到结构混凝土或适当加固的底层地板中，而不仅仅是锚固到成品地板表面中。

• 顶部枢轴需要一个加固的头部框架，能够抵抗门摆动时产​​生的向上拉力。

• 枢轴铰链与专为对接铰链设计的标准门框不兼容。在最终确定硬件选择之前验证框架规格。

偏置枢轴铰链与标准对接铰链：您应该指定哪一个？

偏置 枢轴铰链 更适合以门重量、交通量、通道宽度和建筑饰面为主要考虑因素的项目。标准对接铰链最适合这些因素并不重要的轻型住宅或轻型商业应用。

常见问题解答

问：3/4' 偏置枢轴铰链的用途是什么？
答：3/4' 偏置枢轴铰链用于重型商用门（包括实心钢门、厚硬木门和大型玻璃门），其中枢轴点需要从门边缘向后设置，以最大限度地提高间隙、支撑高门重（高达 600 磅）并实现大于 180° 的开启角度。

问：3/4' 偏置枢轴铰链可以同时用于左门和右手门吗？
答：可以。大多数 3/4' 偏置枢轴铰链采用非手控（通用）设计，这意味着同一装置无需修改即可安装在左门或右手门上。订购前请确认制造商的安装指南。

问：偏置枢轴铰链与中心悬挂枢轴铰链有何不同？
答：中心悬挂枢轴铰链将枢轴定位在门宽度的中心，使其能够在两个方向上均匀摆动（常见于餐厅和机构应用）。偏置枢轴铰链将枢轴定位在门边缘附近（但远离门边缘），因此门主要沿一个方向摆动。偏置设计更适合需要最大净开口宽度的高流量单摆商业入口。

问：重型枢轴铰链安装需要哪些地板和框架条件？
答：底部枢轴板必须锚固到结构混凝土或加固底层地板中。头架在结构上必须能够抵抗向上的拉力。标准住宅框架不适合。门的最小厚度要求为 1-3/4'。

问：SUS 304 不锈钢足以用于沿海或海洋环境吗？
答：SUS 304 不锈钢为大多数商业应用（包括中度沿海暴露）提供出色的耐腐蚀性。对于直接暴露于盐水或重盐空气的环境，SUS 316（海洋级）不锈钢可提供增强的耐腐蚀性，是推荐规格。

探索 Keyman 的偏置枢轴铰链系列

Keyman Lock 自 1996 年以来一直生产符合 ANSI/UL 标准的建筑五金件。 枢轴铰链偏置枢轴 系列包括重型枢轴系统，专为需要精确偏置几何形状、高额定载荷和长期耐腐蚀性的商用门而设计。对于需要中间枢轴支撑的项目， 重型中间手动枢轴 为顶部和底部枢轴组件提供了兼容的补充。

如需了解规格、额定载荷、尺寸图或定制配置，请 直接 联系 Keyman 团队。
