适用于商业建筑的 UL 3 小时防火铰链 — 您实际需要了解的内容

UL 3 小时防火铰链是经过独立测试并列入 UL 10C 认证的门铰链，可承受火灾整整三个小时而不会出现结构故障。 对于商业建筑，防火铰链不是可选的硬件升级 - 它们是受 NFPA 80 管辖的任何防火门组件的规范强制组件。在额定防火门上使用未经认证的铰链可能会使整个门组件失效并导致检查失败。

KEYMAN 的 UL 认证防火铰链 （文件号 R41384）已通过完整 3 小时 UL 10C 标准认证，采用钢制成，具有不可拆卸的销轴，并提供 2 球和 4 球轴承配置，以匹配各种商业门应用。

UL 10C 对于防火铰链意味着什么？

UL 10C 是美国保险商实验室“门组件正压防火测试”标准，是北美最严格的防火门测试标准。 与旧的 UL 10B（中性压力）测试不同，UL 10C 通过在燃烧测试期间施加正面正压来模拟真实的火灾条件，这意味着火焰和气体被主动推向门组件，而不是简单地包围它。

要使铰链获得 UL 10C 认证，它必须：

• 在整个额定持续时间内保持结构完整性并支撑门重量

• 防止门掉落、变形或与门框分离

• 作为完整门组件的一部分进行测试（不是孤立的）

• 带有清晰的认证标志和可追踪的文件编号（例如，R41384）

通过 UL 10C 3 小时级别的铰链已通过了适用于商业建筑硬件的最严格的防火测试。这是管辖当局 (AHJ) 和消防人员在检查期间验证的标准。

什么类型的门需要 3 小时防火铰链？

门及其铰链所需的防火等级取决于安装门的墙壁的防火等级，如 NFPA 80 和国际建筑规范 (IBC) 所定义。

以下是一般参考指南：

安装在 4 小时防火墙中的门特别需要 3 小时防火铰链 ——通常见于高层建筑、I 型和 II 型建筑的楼梯间围护结构、高危险区域之间的占用隔离墙以及大型商业或工业设施中的某些出口走廊。

60 分钟或 90 分钟额定值的铰链不能替代 3 小时额定值的门开启。由于铰链经过测试并作为组件的一部分列出，因此替换较低等级的组件会使整个组件的认证失效。

NFPA 80 对防火门铰链的要求 — 第 6.4.3 节

NFPA 80（防火门和其他开口保护装置标准）是管理防火门组件安装和维护的主要美国标准，包括铰链的硬件要求。

根据 NFPA 80 第 6.4.3 节，防火门铰链必须满足以下所有标准：

• 列出和标签： 铰链必须列出并贴上标签，以便与安装它们的特定防火门组件一起使用。

• 最小铰链数量： 大多数防火门每个门扇至少需要三个铰链；更高或更重的门可能需要更多。

• 不可拆卸的销钉： 防火门暴露（非安全）一侧的铰链必须具有不可拆卸的销钉（NRP），以防止未经授权而拆除门。

• 材料和等级： 铰链必须是适合门的重量和使用频率的商业或重型等级。

• 禁止现场修改： 防火门硬件不得以原始清单之外的任何方式在现场进行修改。

根据 NFPA 80 第 5.2 节的要求，对防火门组件进行年度检查，特别检查铰链是否保持其列出的配置。用未列出的标准铰链更换已列出的防火铰链（即使是暂时的）也构成违反规范的行为。

防火铰链在结构上与标准铰链有何不同？

防火铰链不仅仅是标准铰链的重型版本。它们在材料、内部结构和认证方面有所不同，这些不同直接决定了它们在火灾条件下的性能。

经过认证的防火铰链采用的 5 关节设计可将门的重量和操作应力分布在更大的表面积上，从而降低热膨胀下发生故障的风险。精密滚珠轴承（尤其是 4 滚珠轴承配置）即使在金属部件受热膨胀时也可减少摩擦并保持门平稳运行。不可拆卸的销钉可防止在火灾期间桶膨胀时销钉脱离，否则可能导致门扇与框架分离。

常见误解：防火门上可以使用任何铰链吗？

不可以。标准的、未列出的铰链不能合法或安全地用于防火门组件。 这是防火门检查过程中发现的最常见的合规错误之一。

防火门组件的强度取决于其列出的最弱部件。 NFPA 80 要求安装在防火门上的每件硬件（包括铰链、闭门器、插销和密封件）均应独立列出，以便在特定额定组件上使用。未列出的铰链：

• 尚未在火灾或正压条件下进行测试

• 在门的额定持续时间到期之前可能会发生结构故障

• 整个门组件的 UL 或 FM 认证无效

• 为建筑物业主、承包商和司法机关承担法律责任

即使来自信誉良好的制造商的外观相似的铰链也不能被认为是防火的，除非它们带有可见的认证标志和可验证的 UL 文件号。安装前务必验证清单。

KEYMAN UL 防火铰链产品系列

KEYMAN 提供经过 UL 10C 认证、耐火 3 小时的对接铰链，有两种轴承配置 （2 球轴承和 4 球轴承），尺寸范围广泛，适合标准和重型商业门应用。所有型号均带有 UL 文件号 R41384，并由钢制成，具有不可拆卸的销钉。

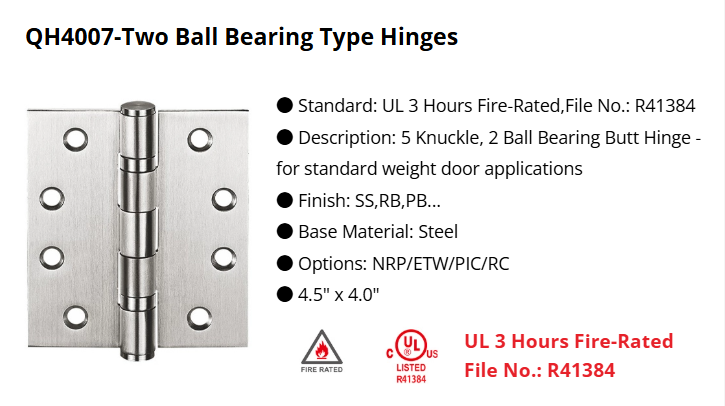

2 滚珠轴承系列 — 标准重量商用门

2 球轴承系列适用于以平稳运行和规范合规为主要要求的标准重量商用防火门。

2 球轴承铰链最适合中低频率使用环境中的标准重量防火门，例如低层商业建筑中的办公室走廊门或楼梯间通道门。

4 滚珠轴承系列 — 重型商业应用

4 球轴承系列提供更高的负载能力、更少的摩擦和更高的长期耐用性，使其成为高流量或重型门应用的首选。

4 球轴承铰链更适合较重的防火门、高频交通开口以及需要考虑长期轴承磨损的应用，例如医院走廊、学校出口门或高层楼梯间。厚度为 4.6 毫米的型号（QH4009、QH4010、QH5010、QH5011、QH5012）为最大和最重的商用门尺寸提供额外的结构刚度。

所有型号均可提供表面处理选项： 不锈钢 (SS)、古铜色 (RB)、抛光黄铜 (PB) 以及根据要求提供的其他材料。

可用选项： 不可拆卸销钉 (NRP)、电传输线 (ETW)、销钉帽 (PIC)、住宅盖 (RC)。

下载 KEYMAN UL 铰链目录 | 索取报价

KEYMAN UL 防火铰链的主要特点

• UL 10C 认证 — 3 小时防火等级： 在 UL 文件号 R41384 下独立列出，为最苛刻的商业防火门组件提供经过验证的被动防火性能

• 不可拆卸销钉： 符合 NFPA 80 第 6.4.3 节对外部和防火门应用的要求；防止热膨胀下未经授权的拆卸和销钉脱离

• 5 关节设计： 将负载分散到更大的承载表面，减少正常使用和火灾情况下门框上的应力

• CNC 加工精度： 斜角内门确保无间隙闭合，并在成品门组件上呈现干净、专业的外观

• 钢结构： 耐腐蚀基材，可在商业环境中实现长期可靠性

• 表面处理一致性： 保证与其他 KEYMAN 商业硬件的表面处理和细节相匹配，以实现整个项目的统一规范

常见问题解答

问： UL 10B 和 UL 10C 防火铰链有什么区别？
答：UL 10B 在中性压力条件下测试门组件，而 UL 10C 在测试过程中施加正面正压 — 模拟真实建筑火灾中发生的压差。 UL 10C 是更严格的标准，是许多模型构建规范和司法机关所要求的。大多数现代商业防火门规格都要求符合 UL 10C 标准。

问：根据 NFPA 80，每扇防火门需要多少个 UL 防火铰链？
答：NFPA 80 第 6.4.3 节要求标准高度门的每个防火门扇至少有三个铰链。更高或更重的门可能需要额外的铰链。铰链的数量和尺寸还必须符合门组件的 UL 列表 - 始终验证所安装门的具体列表要求。

问：我可以独立验证 KEYMAN 的 UL 列名吗？
答：是的。 KEYMAN 的防火铰链列于 UL 文件号 R41384 中。该列表确认了认证范围、适用产品以及评估它们所依据的测试标准。

问：KEYMAN 防火铰链是否同时满足 UL 和 NFPA 80 要求？
答：是的。 UL 10C 列名满足 NFPA 80 第 6.4.3 节规定的列名和标签要求。具有有效 UL 列名和所需功能（例如适用应用的不可拆卸销钉）的产品在作为完整的列名防火门组件的一部分正确安装时，符合 NFPA 80 标准。

问：KEYMAN UL 铰链是否可以直接 B2B 订购？
答：是的。 KEYMAN 作为工厂直销 B2B 制造商运营。商业承包商、分销商和项目指定者可以 直接联系 KEYMAN， 了解批量定价、项目规格和交货时间查询。

索取 UL 防火铰链的报价

KEYMAN 直接向全球商业承包商、建筑五金经销商和建筑产品规格制定者提供所有产品的制造均符合 UL 列名要求，并可追溯至文件号 R41384。 经过 UL 10C 认证、3 小时防火等级的铰链。
