紧急出口是任何商业建筑中最重要的安全设施。当紧急情况发生时，这些门上的硬件必须完美运行，以便安全、立即逃生。在各种类型的应急硬件中， 垂直杆出口装置 是双门的热门选择，因为它提供两个锁定点（顶部和底部），无需中心竖框即可提供卓越的安全性。
然而，安装这些设备可能会令人生畏。与锁在侧框上的标准边缘装置不同，表面垂直杆 (SVR) 装置需要在门的顶部和底部精确对齐杆、锁和锁扣。如果这些部件稍微脱落，门可能无法正确锁闭，从而影响建筑物的防火等级和安全性。
本指南回答了有关安装过程的最常见问题。无论您是设施经理还是锁匠，我们都会引导您了解如何正确安装 表面垂直杆出口装置，确保您的建筑物保持安全、可靠且符合规范。
在钻孔之前，您必须确保拥有适合特定门应用的正确硬件。虽然许多现代设备用途广泛，但根据门的实际情况检查规格是成功的第一步。

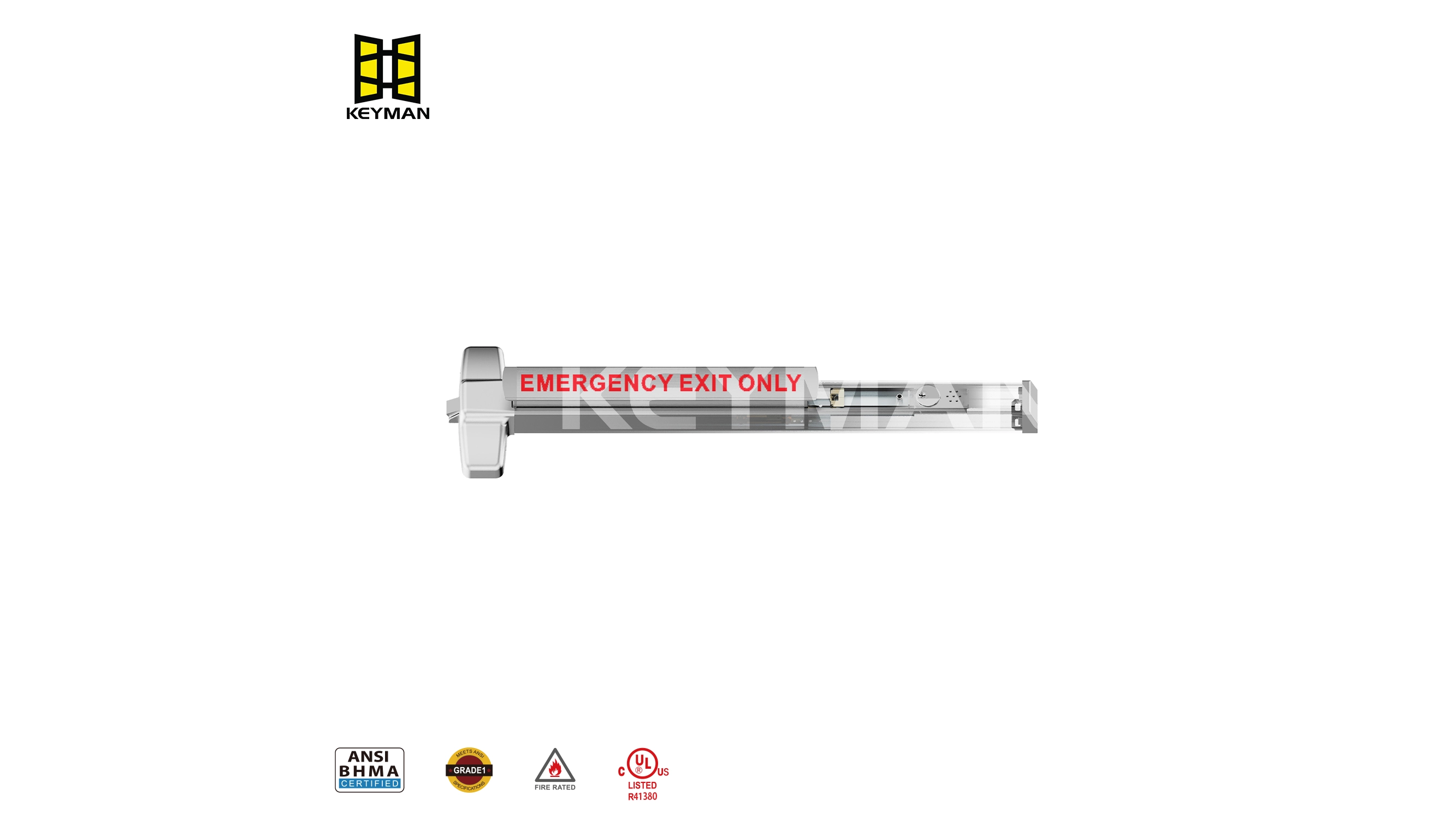

标准垂直杆出口装置配有专为特定门高度设计的杆。例如， Keyman X801-V 专为标准 7 英尺（2134 毫米）门而设计。如果您的门有 8 英尺或更高，您可能需要延长杆。相反，如果您的门较短，则需要将杆切割成合适的尺寸（稍后会详细介绍）。
“门向”是指门摆动的方向。虽然某些硬件特定于“右手倒车”或“左手倒车”，但许多高质量设备（例如 Keyman X801-V）是“非右手倒车”。这意味着设备设计允许在任意一侧安装，无需复杂的内部重新配置。但是，您应该始终检查“装饰”（外部的手柄或控制杆），因为这通常是现场可逆的，但需要在安装前正确设置。
你无法目视这个装置。您将需要制造商提供的纸张模板。将此模板粘贴到门上以准确标记您的钻孔点。在工具方面，确保您拥有：
电钻和钻头（尺寸由紧固件决定）
钢锯（用于切割棒）
水平仪和卷尺
十字螺丝刀和平头螺丝刀
中心冲头
1
中心底盘是的心脏 垂直杆出口装置。它容纳推杆机构并连接顶部和底部杆。
标记高度： 标准安装高度通常为从成品地板到推杆中心的 40 至 48 英寸。检查您所在地区的当地建筑规范，了解 ADA 合规性要求。
应用模板： 将模板与高度标记和门边缘对齐。
钻孔： 用中心冲头标记安装孔。如果您使用机器螺钉，请钻孔并攻丝。如果使用六角螺栓（常见于防火门或人流量大的区域），请一直钻通门。
安装机箱： 将中心箱固定到门上。尚未 100% 拧紧螺丝；留出一点点摆动空间，以便最终与杆对齐。
与中心底盘不同，闩锁机构安装在门的最顶部和底部。
顶部闩锁： 这通常使用普尔曼型闩锁。将模板与门顶部对齐。确保闩锁螺栓面向正确的方向以与锁扣接合。
底部闩锁： 同样，将底部闩锁盒安装在靠近地板的位置。确保有足够的间隙让门闩完全缩回至关重要，这样门打开时门闩就不会在地板上拖动。
对于 Keyman X801-V 等设备，顶部和底部闩锁盒结构紧凑 (4-1/2' x 2-1/8')，专为适合标准门框宽度而设计。
这是大多数错误发生的步骤。杆将中心推杆连接至闩锁。如果它们太长，门就不会锁上；太短，闩锁不会缩回。
测量间隙： 安装中心底盘和锁扣盒后，测量连接点之间的距离。
检查杆长度： X801-V 配有 35' 顶杆和 31-3/8' 底杆。
必要时进行切割： 如果您的门短于标准 7 英尺，则需要切割杆。仔细标记杆，减去螺纹连接器或销钉所需的长度。
安装拉杆： 先将拉杆滑入锁扣盒中，然后将其连接至中央底盘。
调整： 大多数杆都有螺纹端，用于微调。调整它们，以便当按下推杆时，顶部和底部闩锁都完全缩回。当释放杆时，它们应该完全伸展。
锁扣是与闩锁接合以保持门关闭的金属板。
顶部锁扣（例如，X980-035）： 它安装在门框楣上。它通常包括一个滚轮，以帮助闩锁顺利滑入锁定位置。
底部打击（例如，X980-178）： 它安装在地板或门槛上。如果未齐平安装或未使用专门设计的 ADA 阈值，则可能会造成绊倒危险。
专业提示： 安装底部锁扣之前，请确保地板清洁且水平。如果地板不平坦，底部螺栓可能无法正确对齐。
选择或安装垂直杆出口装置时，您需要确保其符合安全标准。高人流量的商业环境需要耐用性（ANSI 1 级）并且通常需要防火性（UL 等级）。
下表概述了 Keyman X801-V 等坚固装置的规格，可作为质量安装要求的良好基准。
特征 | 规格详情 |
|---|---|
防火等级 | UL 认证 3 小时防火等级（防火门必备） |
耐久性等级 | ANSI/BHMA A156.3 1 级（最高耐用性标准） |
门尺寸 | 宽度：3 英尺（914 毫米）|高度：7 英尺（2134 毫米） |
闩锁投掷 | 5/8' (16mm) 顶部和底部闩锁 |
杆尺寸 | 1/2' 方管（稳定性标准） |
涡流 | 2-7/16 英寸（61.7 毫米） |
无障碍 | 符合美国残疾人法案 (ADA) |
SVR 设备（如本指南中描述的设备）具有在门面上明显运行的杆。 CVR 装置的杆隐藏在门的中空内部。 SVR 更易于安装和维护，因为您无需将门从铰链上取下即可接触到杆。选择 CVR 往往是为了美观，但安装起来更加费力。
在玻璃门（尤其是窄门框铝门）上安装紧急硬件需要为窄门框设计的特定设备。虽然标准设备适合 3 英尺宽的门，但您必须检查垂直门框（玻璃周围的框架）的宽度。 Keyman X801-V 适用于标准铝制和空心金属门，但请务必对照门框核实安装板宽度。
定期维护至关重要。每隔几个月检查一次，确保顶部和底部闩锁没有碎片。底部闩锁靠近地板，容易积聚污垢和灰尘，从而导致其粘住。每年用不油腻的润滑剂（如石墨或硅酮喷雾）润滑内部机构，以确保“紧急”功能顺利运行。
安装 垂直杆出口装置 需要耐心和精确度，但结果是安全、符合规范的开口，可确保建筑物中每个人的安全。通过仔细标记您的模板，确保您的杆被切割成精确的长度，并验证您的闩锁是否完全啮合，您可以创建一个可靠的紧急出口系统。
如果您不确定特定开口的防火等级要求或需要满足特定 ANSI 1 级标准的硬件，最好咨询专业锁匠或硬件供应商。建筑物居住者的安全取决于最重要时门的打开情况。
