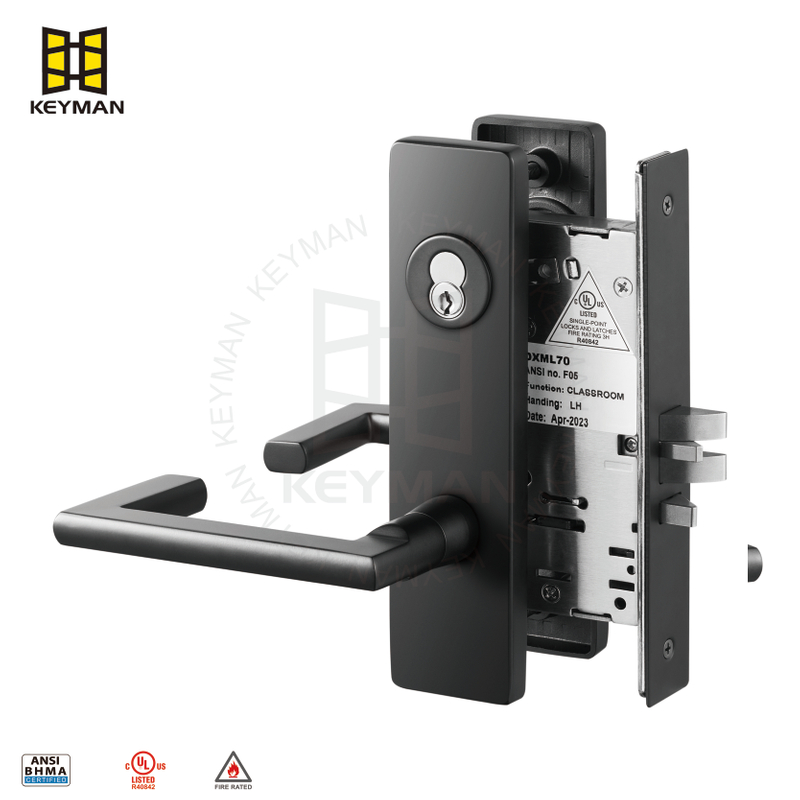

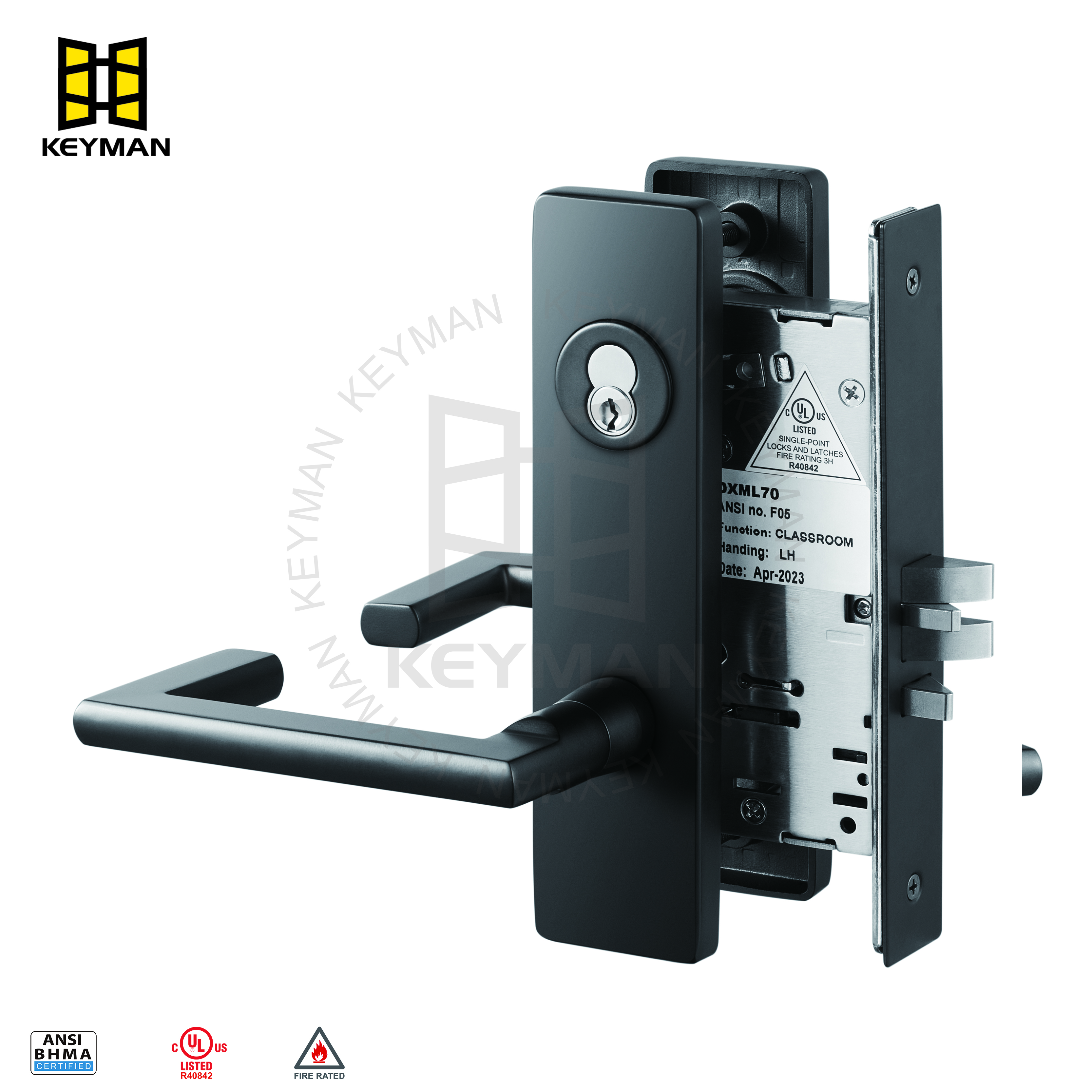

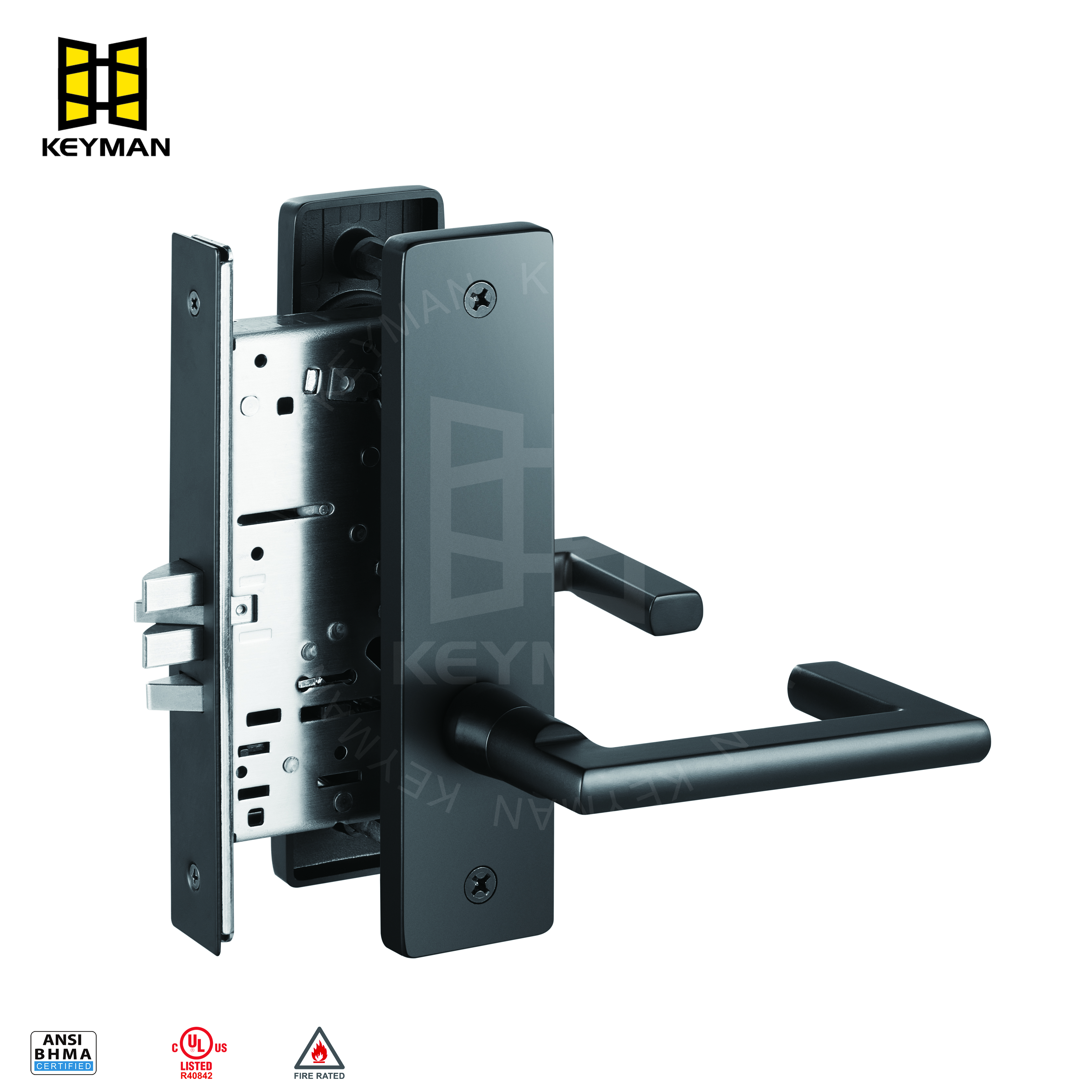

KEYMAN F05 教室锁功能美标黑色面板插芯锁配SFIC 锁芯

产品概述

Sectional Mortise Lock M700 Series 是KEYMAN品牌的超重型（Heavy Duty）商用插芯锁。所有锁舌均采用不锈钢材质，锁壳内部大部分工作部件由高强度钢合金制成，专为高频率使用的商用门设计，在可靠性与维护便捷性方面表现突出。

核心特性

结构与耐用性

锁舌材质：所有锁舌均为不锈钢（Stainless Steel），锁壳内部工作部件采用高强度钢合金锻造。

锁舌设计：采用一体式不锈钢实心锁舌，防摩擦曲线设计（anti-friction curve）可提升循环使用寿命，减少对锁扣板的磨损，同时增强强度与安全性。

分段式结构：采用Sectional Type设计，安装与维护更高效，无需将整个锁体从门上拆下即可维修或更换组件

传动轴设计：采用两段式传动轴（2 Piece spindles），可防止外力对插芯锁造成损坏

防火与认证

防火等级：UL认证，3小时防火等级（3-Hour fire rating）

标准合规：满足或超越ANSI/BHMA A156.13 Grade 1标准，该等级代表产品可承受极大的物理压力

认证编号：ANSI/UL 10C NO.R40842

安装与兼容性

中心距：3-5/8″（92mm）的锁芯中心到执手/把手中心距离，可对大多数制造商的插芯锁进行 retrofit（改造安装），无需或仅需极少的门体改造

换向设计：现场可逆（Field reversible），无需拆卸锁壳即可完成换向；换向可根据安装情况进行调整

贯穿螺栓：垂直38mm孔，斜向45°、42mm孔

规格参数

功能选项

M700系列提供丰富的功能配置，覆盖多种商用场景：

入口/办公室锁（M704）：带锁舌、辅助锁舌（门虚掩报警）、切换开关。锁舌由任一侧执手/把手操作，外部执手/把手可通过开关或锁芯锁定；锁定后外部需用钥匙解锁，内部执手/把手始终可自由操作。

教室锁（M705）：带锁舌、辅助锁舌。锁舌由任一侧执手/把手操作，外部可通过钥匙锁定；锁定后需用钥匙或内部执手/把手解锁。

保管库锁（M707）：带锁舌、辅助锁舌。锁舌仅由外部钥匙或内部执手/把手操作，外部执手/把手始终无效。

宿舍/出口锁（M712）：带方舌、锁舌、切换开关。方舌由外部钥匙或内部旋钮操作，内部执手/把手可同时收回两个锁舌，外部保持锁定状态。

酒店客房门锁（M715）：带方舌、锁舌、辅助锁舌。外部执手/把手始终无效，方舌由内部旋钮操作，除紧急钥匙和显示钥匙外所有钥匙被锁定；内部执手/把手始终可自由操作以便紧急疏散。

公寓走廊门锁（M720）：带方舌、锁舌、辅助锁舌、开关。外部钥匙可同时操作两个锁舌，内部执手/把手可收回两个锁舌且外部保持锁定。

此外还提供通道锁（M701）、隐私锁（M702/M719/M722）、双锁芯闭锁（M716）、单锁芯闭锁（M717/M718）、出口锁（M731/M741）、保管库锁（M743）、装饰锁（M770/M775） 等多种功能型号。

切换开关与旋钮

切换开关（Rocker Switch）：用于锁定或解锁外部执手/把手

旋钮（Thumbturn）：部分型号配备，用于从内部操作方舌

锁芯与钥匙系统

标准锁芯：6针，Schlage C keyway，配3把钥匙，每把钥匙不同（Key Different）

可选定制：可定制统匙（Key Alike）、施工钥匙（Construction）、项目主钥匙系统（Master Key System）

SFIC锁芯（可选）：ANSI Mortise Best® A style小格式可互换锁芯，6针或7针核心，每核心配1把控制钥匙和2把操作钥匙

饰面选项

标准饰面为630（US32D）拉丝不锈钢，同时提供多种饰面以匹配门体和其他五金件。

配件选项

锁扣板（Strikes）：标准M710双孔曲线唇锁扣板（适用于45-50mm门厚）；可选M707单孔曲线唇锁扣板、M725双孔平锁扣板

装饰盖（Rosette）：分段式，直径2-7/16″（62mm），304不锈钢表面1mm，钢基座2mm

面板（Escutcheon）：1-15/16″×8″（50mm×203mm），高度1/2″（13mm），实心铸造304不锈钢

锁芯装饰圈（Cylinder Collar）：标准304不锈钢冲压套环，高度8mm；可选304不锈钢车削套环

执手/把手（Lever Handle）：实心铸造304拉丝不锈钢，分段式/面板式装饰组合，所有执手/把手均可匹配分段式和面板式两种安装方式

适用场景

M700系列专为商用环境中的高频率使用门设计，适用于办公室、教室、酒店、公寓、宿舍、公共卫生间、保管库、出口等多种场景。
