| 系列 | ● M500系列 |
| 标准规范 | ● EN 12209, EN1634-1, DIN 18251 |

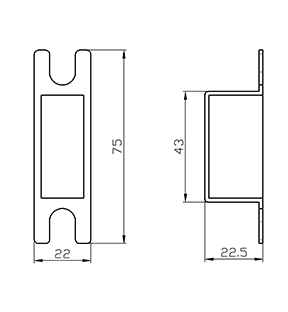

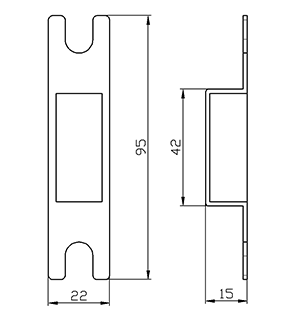

| 每套物料 | ● 插芯锁体 x 1, 门扣板 x 1, 螺丝包 x 1, 锁舌防尘扣盒 x 1 |
| 认证 | ● 防火等级: 金属防火门 260分钟 木防火门: 30 / 60 / 90 / 120分钟 ● CE (EN 12209): 3 X 9 1 0 G 3 B C 2 0 ● UKCA (EN 12209): 3 X 9 1 0 G 3 B C 2 0 |

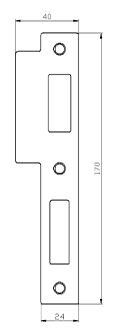

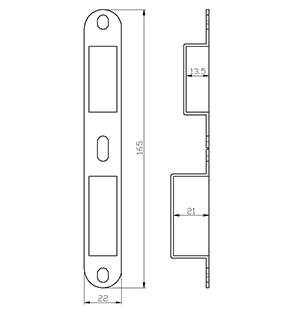

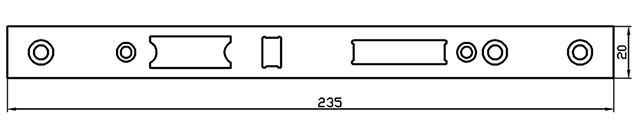

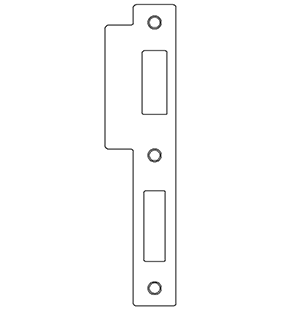

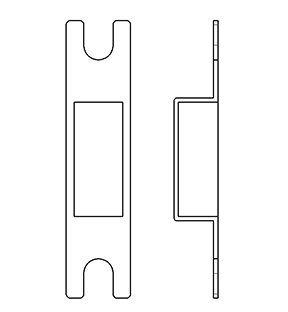

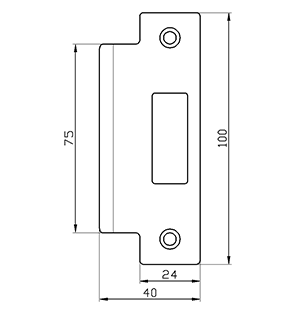

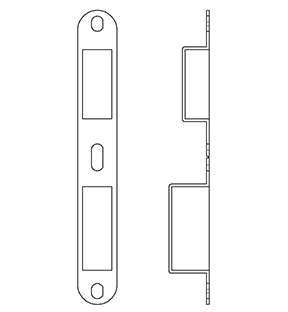

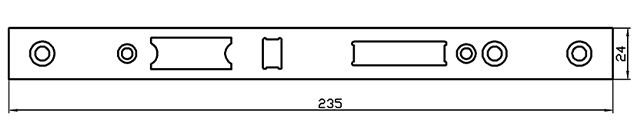

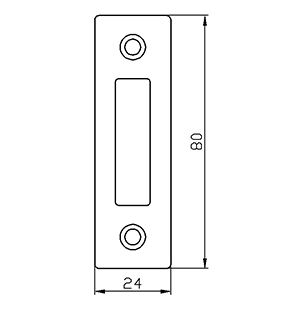

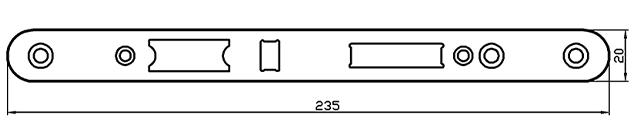

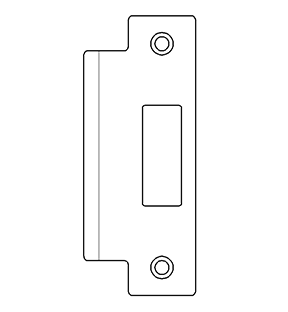

| 主要部件 | ● 锁体衬板: 304不锈钢, 高度 235mm, 宽度: 20 / 24mm, 厚度 3mm ● 斜舌: 304不锈钢 ● 方舌: 304不锈钢, 2级伸出, 伸出长度 20mm ● 拨桃方孔: 标配 铁基材 / 逃生类 粉末冶金, 方孔: 8 x 8mm ● 门扣板: 304不锈钢, 厚度 1.5mm ● 壳体: 镀锌板, 厚度 1.5mm |

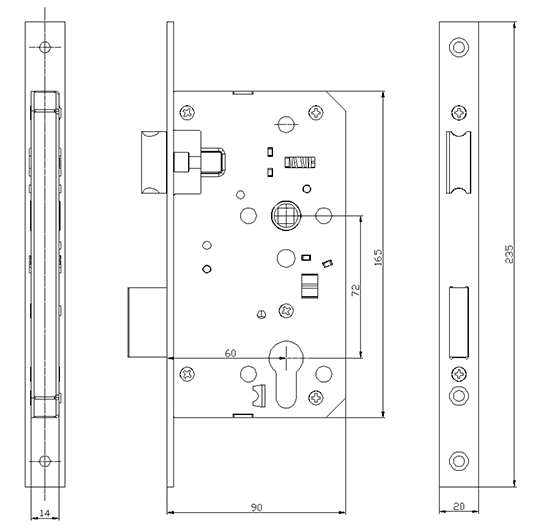

| 线稿 | KEYMAN NO. | 功能 | 功能描述 |
 | M501 | 通道锁 | ● 从门的任何一侧转动执手斜舌都能缩回开门，不搭配锁芯。锁体只有斜舌通道锁。 |
 | M502 | 浴室锁 | ● 门内转动旋钮伸缩方舌，门外应急匙收回方舌。转动执手缩回斜舌开门。内执手不带逃生功能。浴室锁体有斜舌，方舌。 |
 | M505 | 教室锁 | ● 门内逃生，门内执手永远都能缩回斜舌开门。门内不能上锁。 ● 门外用锁芯上锁。上锁后，门外执手不能开锁。锁芯开锁后，锁芯、内外执手均能缩回斜舌开门。 ● 门关上时，辅助保险舌使斜舌闭锁。锁体有斜舌 、保险舌 教室锁。 |
 | M507 | 储物室锁 | ● 门内逃生，门内执手永远都能缩回斜舌开门。门内不能上锁。 ● 门外执手固定装饰，不能动。门外用锁芯缩回斜舌开门。 ● 门关上时，辅助保险舌使斜舌闭锁。锁体有斜舌 、保险舌 储物室锁。 |
 | M508 | 房门锁 | ● 转动任何一侧执手均能缩回斜舌开门。 ● 锁芯伸缩方舌。 ● 门内不带逃生功能。 |
 | M512 | 逃生锁 | ● 门内逃生，门内执手能同时缩回斜舌和方舌开门。 ● 门外锁芯伸缩方舌。门外执手只能缩回斜舌。 |
 | M515 | 酒店锁 | ● 门内逃生，门内执手能同时缩回斜舌和方舌开门。 ● 门外锁芯伸缩方舌。门外执手只能缩回斜舌。 ● 门关上时，辅助保险舌使斜舌闭锁。锁体有斜舌 、保险舌、方舌 酒店锁。 |
 | M517 | 固舌锁 | ● 锁芯伸缩方舌，锁体只有方舌。 |
